はじめに
土木工事に関心がある人や建設現場の近くに住んでいる人なら、「ボイリング」や「ヒービング」という言葉を耳にしたことがあるかもしれません。
これらは、建物の基礎工事を行うときに起こりやすい現象です。
ただし、専門的な用語なので詳しい意味まで理解している人は案外少ないのではないでしょうか。
私も最初はこれらの言葉の違いがよくわかりませんでした。
しかし、生活の身近にある知識として学んでいくと、なかなか興味深いものがありました。
この記事では、ボイリングとヒービングの違いについて、なるべく分かりやすい言葉で説明していきます。
工事現場で目にすることもあるかもしれませんので、基本的な知識として持っておくともしかしたら役に立つかもしれません。
ボイリングとは何か
では、まずボイリングについて説明しましょう。
ボイリングは、英語の「boiling」から来た言葉で、日本語では「湧き上がり」と訳されることもあります。
土木工事の現場では、深い穴を掘るときに地下水が多くある場所で作業することがあります。
ボイリングとは、掘削中に地下水が急激に地表面に吹き出す現象のことです。
まるで沸騰した水が急に噴き出すような状態になることから、この名前がついたのです。
ボイリングが起こると、どうなるのか想像してみてください。
工事現場の底部から突然大量の水と砂が混ざったものが噴き出します。
これによって、地面の構造が崩れたり、工事に支障が出たりするのです。
また、周囲の地盤も影響を受けることがあり、適切な対策を講じなかった場合には大きな事故につながる可能性もあります。
ボイリングが起こりやすい条件として、以下のようなものが挙げられます。
- 地下水が豊富にある場所
- 粘土や砂などの軟弱な地盤
- 掘削の深さが深い場所
- 防水壁や遮水壁がない場合
つまり、地下の圧力が高い環境で、それを支える地盤の強度が不十分だとボイリングが発生しやすくなるわけです。
ヒービングとは何か
次に、ヒービングについて見ていきましょう。
ヒービングも英語の「heaving」から来た言葉で、日本語では「持ち上がり」と訳されます。
ヒービングとは、掘削工事で周囲の地盤が盛り上がる現象のことです。
ボイリングと異なり、ヒービングでは大量の水が吹き出すことはありません。
その代わり、掘削底部の周辺の地盤が静かに盛り上がっていくのが特徴です。
ヒービングのメカニズムは以下のようなものです。
深い穴を掘ると、その周囲の土の側方圧力のバランスが変わります。
掘った部分の圧力が低くなるため、周囲の地盤がその空間を埋めようとして盛り上がってくるのです。
これは、ちょうどスポンジを押さえていた手を離すとスポンジが膨らむのと似たような原理です。
ヒービングが起こると、工事現場の精度が失われたり、設計通りの深さまで掘削できなくなったりします。
また、周囲の建物に影響を与えることもあります。
ヒービングが起こりやすい条件は以下の通りです。
- 粘土層が厚い地盤
- 掘削底面の周辺に地下水がある場合
- 掘削幅が狭い場合
- 掘削深度と掘削幅の比率が大きい場合
つまり、粘土質の柔らかい地盤で、深く狭く掘るほどヒービングが起こりやすいということですね。
ボイリングとヒービングの主な違い
ボイリングとヒービング、この二つの現象は混同されやすいのですが、実は大きな違いがあります。
整理して説明してみましょう。
最も重要な違いは、水が関係しているかどうかという点です。
ボイリングは地下水の圧力で地盤が崩れ、水と砂が吹き出す現象です。
一方、ヒービングは地盤の応力バランスの変化で地盤が盛り上がる現象で、必ずしも大量の水は吹き出しません。
次に、現象の見た目の違いを考えてみてください。
ボイリングでは、工事現場の底部から急激に水や砂が噴き出します。
その様子は確かに沸騰した水の噴き出しに似ています。
一方、ヒービングでは、地面が徐々に盛り上がっていくように見えます。
こちらは地盤全体が静かに膨らむような感じです。
さらに、起こる速度にも違いがあります。
ボイリングは比較的急速に起こる現象で、一度起こると急展開します。
それに対して、ヒービングは比較的ゆっくり進行することが多いです。
発生メカニズムも異なります。
ボイリングの原因は地下水の上昇圧力であり、ヒービングの原因は側方応力の不均衡です。
この根本的な原因の違いが両者を区別する重要なポイントなのです。
以下の表にまとめてみました。
- ボイリング：地下水が吹き出す、急速に起こる、地下水圧が原因
- ヒービング：地盤が盛り上がる、ゆっくり進行、側方応力の変化が原因
ボイリングの対策方法
それでは、実際に工事を行うときに、これらの現象を防ぐためにどのような対策を取るのかを見ていきましょう。
ボイリングを防ぐためには、地下水の圧力をコントロールすることが最も重要です。
具体的には以下のような方法が使われます。
井戸を使った地下水低下工法は一般的な対策です。
掘削予定地の周囲に複数の井戸を掘り、ポンプで地下水をくみ上げます。
これにより、地下水位を低下させ、上昇圧力を減らすのです。
この方法は確実で多くの工事現場で採用されています。
遮水壁の施工も重要な対策です。
山留め壁（やまどめかべ）と呼ばれる壁を、掘削予定地の周囲に打ち込みます。
これにより、地下水が掘削底部に集中するのを防ぐことができます。
また、薬液注入という方法もあります。
地盤に薬液を注入して地盤を固結させることで、ボイリングが起こりにくくする方法です。
ただし、この方法は環境への影響を考慮する必要があります。
掘削底部の安全性を高める工法としては、掘削底の圧力を高める方法もあります。
重い鋼材を敷き詰めるなど、重量を加えることで地下水の上昇を抑制するのです。
ヒービングの対策方法
ヒービングへの対策は、ボイリングとは異なるアプローチが必要です。
ヒービング対策の基本は、掘削底面と周囲の地盤の応力バランスを保つことです。
以下のような方法が実施されます。

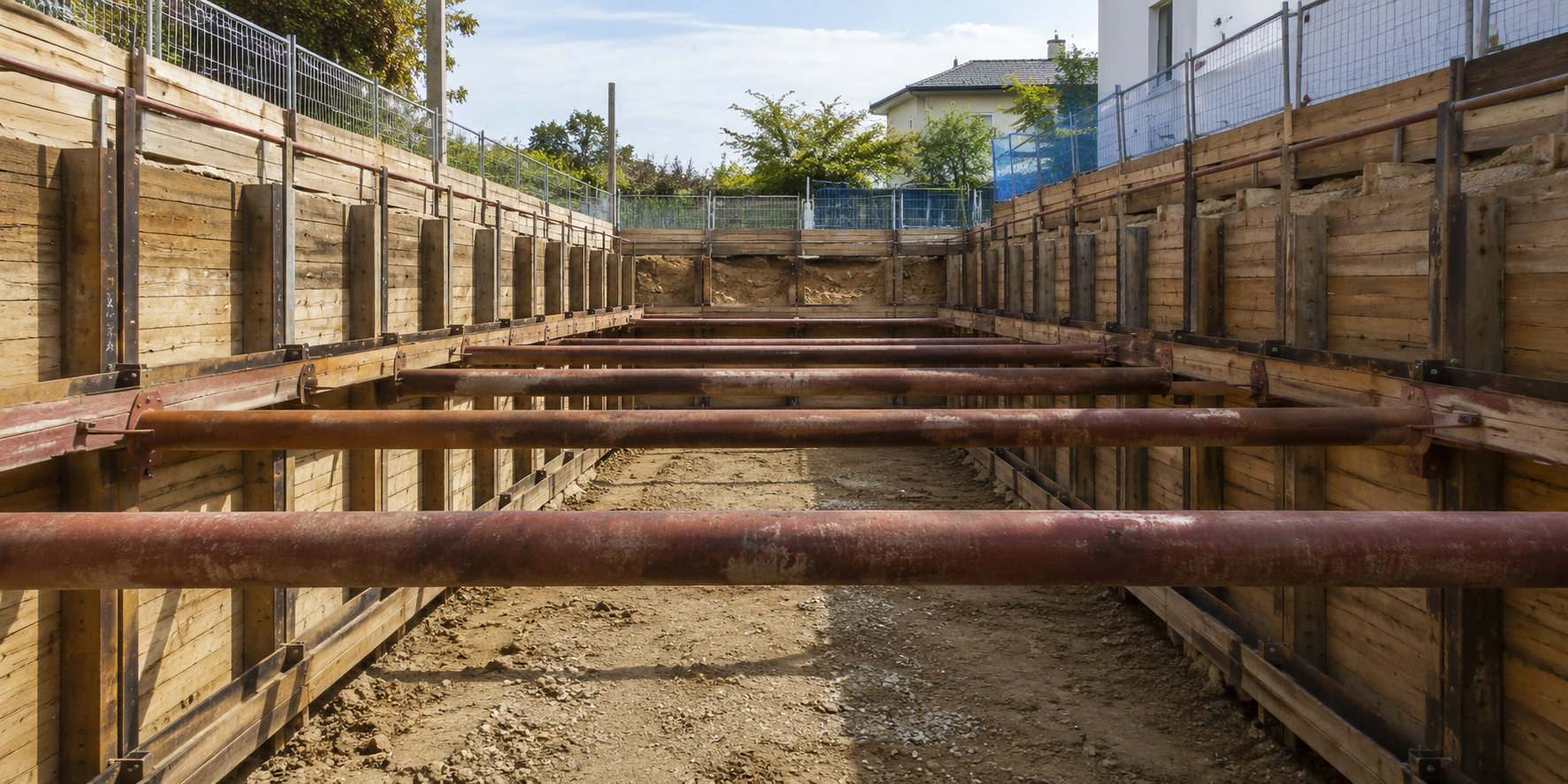

支保工（しほこう）の強化が一つの重要な対策です。
支保工とは、掘削面を支える仮設構造物のことです。
山留め壁の背後に、複数の横矢板や鋼製の梁を取り付けることで掘削面の安定性を保ちます。
これにより、周囲の地盤が盛り上がるのを防ぐことができます。
早期の躯体施工も効果的です。
掘削後、できるだけ早く建物の基礎や躯体を施工することで掘削空間を埋めます。
これにより、側方応力のバランスが回復するのです。
注水工法という方法もあります。
掘削底部に水を注入することで地盤の有効応力を低下させ、ヒービングを軽減するのです。
さらに、地盤改良を事前に行うことも検討されます。
掘削予定地の地盤を薬液注入やセメント注入で改良し、強度を高めることでヒービングが起こりにくくします。
工事現場での実際の対応
理論として理解することも大切ですが、実際の工事現場ではボイリングとヒービングにどのように対応しているのかを知ることも興味深いです。
工事が始まる前に土質調査が行われます。
ボーリングという調査方法で地盤の構成を詳しく調べるのです。
この調査結果に基づいて、ボイリングやヒービングのリスクを予測し、事前に対策を立てます。
工事中も、常に地盤の状態を監視しています。
傾斜計やパイプひずみ計などの測定器を使い、地盤の変動を記録します。
もし異常が検出されたら、すぐに作業を中止し、対策を実施するのです。
工事担当者たちは、ボイリングやヒービングの兆候を目視でも判断します。
地盤の湿り具合、水の吹き出し、地面の盛り上がりなど、細かな変化を見逃さないようにしています。
こうした経験と知識が安全な工事を実現する鍵となるのです。
複雑な地盤条件の工事では、技術者が現場に常駐し、リアルタイムで判断を下す場合もあります。
安全性が最優先とされるため万が一の事態に備えた準備も整えられています。
一般人が知っておくべきポイント
ボイリングとヒービングは、土木技術者にとって基本的な知識ですが、一般の人が知っておくと工事現場の見学や建設プロジェクトへの理解が深まります。
特に、新しい建物が建設される場面を見かけたときに、なぜこんなに複雑な工事をしているのかが少しは理解できるようになります。
深い地下室を持つ建物の工事では、こうした現象を防ぐための様々な工夫が施されているのです。
また、地震後の復興工事や地盤が悪い地域での工事ニュースを見たときに、より深い視点で状況を理解できるようになります。
報道では簡潔に説明されることが多いですが、背後にはこうした技術的な課題があるのです。
さらに、古い建物の地下にヒビが入ったり、沈下したりする原因が、実は工事時の不適切な対応にあった可能性もあるということも知っておく価値があります。
まとめ
ボイリングとヒービングは、土木工事で起こりやすい二つの異なる現象です。
どちらも、掘削工事の安全性と精度に大きな影響を与えます。
ボイリングは、地下水の圧力で地盤が崩れ、水と砂が吹き出す現象であり、ヒービングは、掘削による応力バランスの変化で地盤が盛り上がる現象です。
この違いを理解することで、工事現場での対策の必要性が見えてきます。
井戸による地下水低下、遮水壁の施工、支保工の強化など、各々の現象に対して適切な対策が講じられています。
土木工事は、見た目以上に複雑で緻密な計画と技術が必要とされる分野です。
私たちが毎日目にしている建物や構造物は、こうした様々な課題に対する技術者の工夫のおかげで、安全に建設されているのです。
ボイリングとヒービングについて学ぶことで、日常生活に近い形で土木技術への理解を深めることができます。
実際、工事現場へは関係者以外は立ち入ることが出来ないため、じっくり見ることは難しいですが、今回学んだことを少しでも思い出しながら、その複雑さを想像してみるのも面白いかもしれませんね。
